Trelleborg 159 Wedge es una junta deslizante que se extiende sobre la espiga de la tubería o pozo de hormigón. Es necesario aplicar lubricante a la campana antes del ensamblaje.
La junta se deforma al insertar la espiga en la campana, creando un sellado positivo tanto bajo presión interna como externa.
El diseño con ángulo permite el autocentrado de la junta, siendo especialmente útil para la instalación de tuberías para hinca donde se requiere una junta sólida a presiones más elevadas. La menor fuerza de ensamblaje requerida facilita la unión de tuberías. En muchos países, el diseño de la junta es estándar.
Disponible una versión "S" para un número limitado de perfiles con una dimensión "B" reducida, donde el diseño de la junta o la longitud de la espiga no es adecuada para el tamaño estándar.
Trelleborg 159 Wedge cumple los requisitos de la normativa europea.
Diseño y funcionamiento de la junta
- Baja fuerza de ensamblaje
- Excelente capacidad de sellado tanto bajo presión interna como externa
- Facilita el centrado de la articulación durante el ensamblaje
Material
- Caucho sintético SBR o EPDM - Dureza 40±5 IRHD
- De conformidad con la norma EN 681-1
- Protección frente al ozono
Tamaño de la tubería
| A (mm) | B (mm) | B (mm) | Separación de la unión (mm) |
| Versión "S" |
|||
| 8.5 | 8.2 | 5.3±0.7 | |
| 10.0 | 21.4 | 6.2±0.8 | |
| 12.0 | 25.7 | 7.4±0.9 | |
| 14.0 | 30.0 | 8.6±1.1 | |
| 16.0 | 30.0 | 26.0 | 9.8±1.3 |
| 18.0 | 38.6 | 28.0 | 11.0±1.4 |
| 20.0 |
42.9 | 31.8 | 12.2±1.5 |
| 22.0 | 47.1 | 35.0 | 13.5±1.7 |
| 24.0 | 50.0 | 38.5 | 14.7±1.9 |
| 26.0 | 55.7 | 41.7 | 15.9±2.1 |
| 28.0 | 49.0 | 44.4 | 17.3±2.1 |
| 30.0 | 53.7 | 18.3±2.5 |

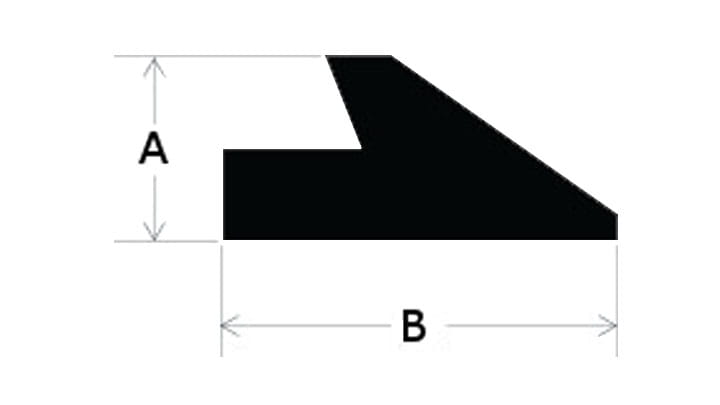

Dimensiones y nomenclatura
Ensamblaje

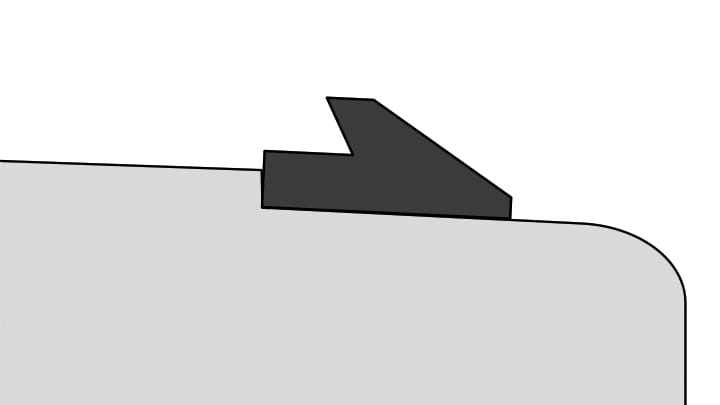

Extienda la junta en la espiga. Ver imagen.
Iguale la tensión de la junta levantándola y soltándola en algunos puntos.
Aplique lubricante sobre la superficie de la campana de manera homogénea.

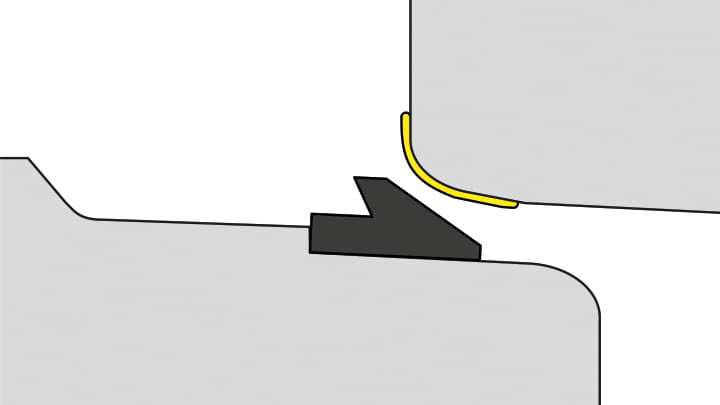

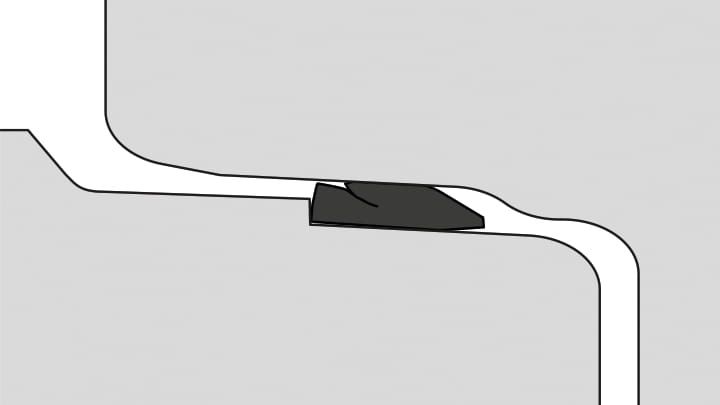

Centre la espiga en la campana y ensamble.
