Trelleborg 118 es una junta deslizante pre-lubricada que se extiende sobre la espiga del pozo de hormigón. No se requiere lubricación adicional para el ensamblaje.
La junta está diseñada con una capa deslizante lubricada internamente. La capa está completamente cerrada garantizando así, que el lubricante permanezca en su sitio.

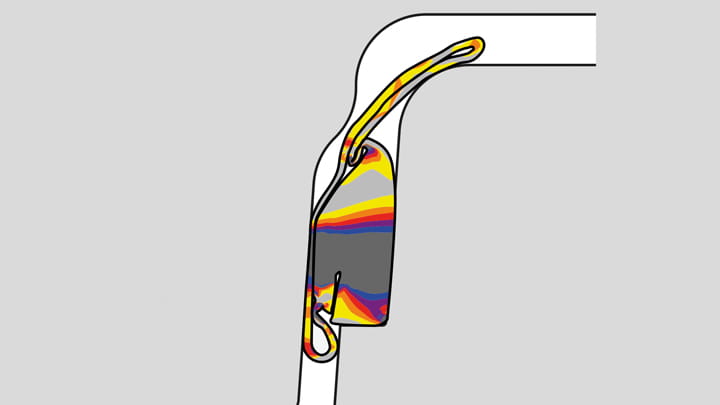

Gracias a su diseño se requiere menor fuerza de ensamblaje, ya que no existe fricción entre el caucho y el hormigón, y al mismo tiempo facilita el centrado durante el ensamblaje.

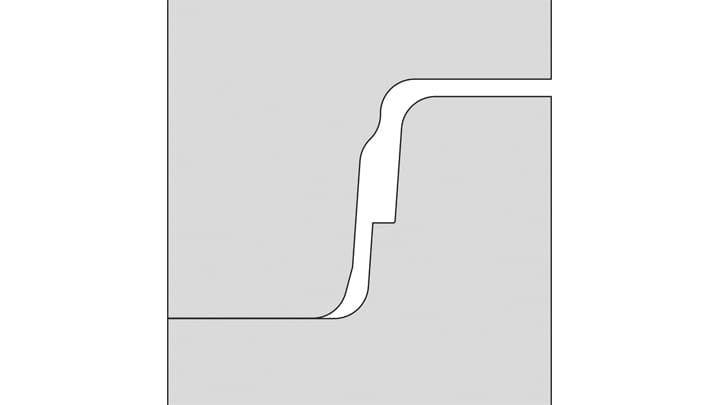

El rendimiento de la junta depende de la precisión dimensional y del acabado superficial de la espiga y la campana.
La junta Trelleborg 118 cumple requisitos de la normativa europea.
Características y ventajas principales
- Fácil instalación, sin fricción entre el caucho y el hormigón
- Sin lubricación bajo cargas suspendidas
- Favorece los entornos de trabajo seguros
Material
- Caucho sintético SBR o EPDM - Dureza 40±5 IRHD
- De conformidad con la norma EN 681-1
- Protección frente al ozono. Disponible en material resistente al petróleo bajo pedido
Tamaño de la tubería
| A (mm) | B (mm) |
Separación de la unión (mm) |
|---|---|---|
| 18.0 | 25.0 |
10.4±1.4 |
| 20.0 | 26.5 |
11.5±1.5 |
| 21.5 | 30.0 |
12.5±1.6 |
| 22.0 | 30.0 |
12.7±1.7 |
| 24.0 | 33.0 |
13.5±2.0 |
| 28.0 | 38.0 |
16.0±2.5 |

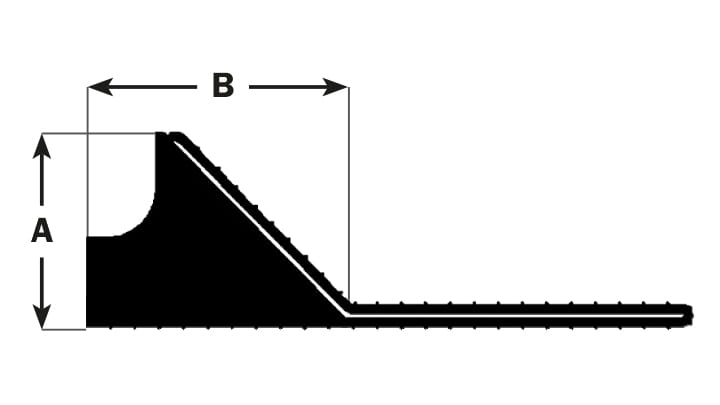

Dimensiones y nomenclatura
En cada junta se indica el espesor del perfil, el diámetro exterior, la dimensión de tubería recomendada y el periodo de producción. Información, además, disponible en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje

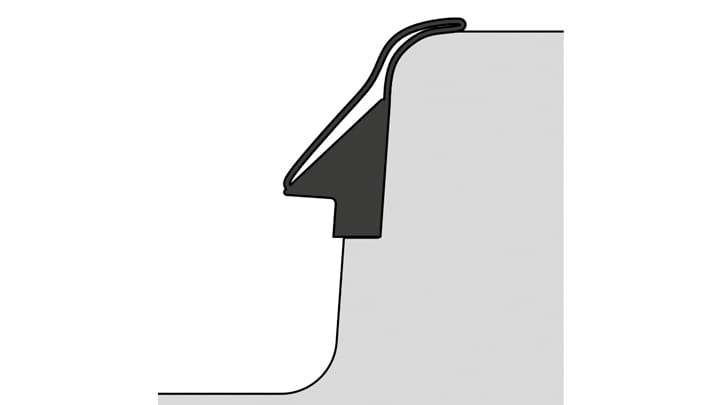

Extienda la junta sobre la espiga y colóquela contra el soporte del sello.

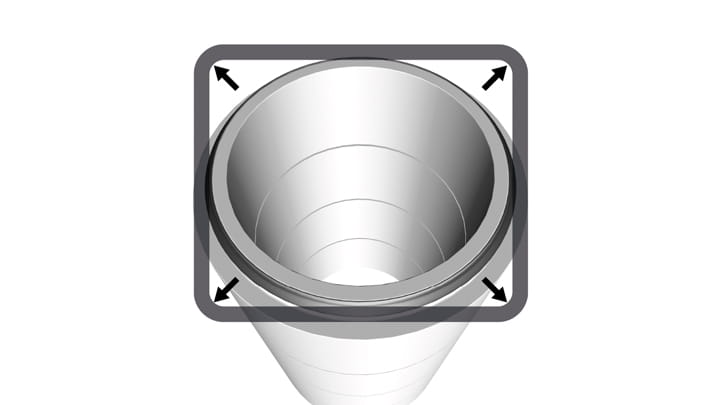

Iguale la tensión de la junta levantándola y soltándola en algunos puntos. La junta debe colocarse de manera homogénea en el soporte del sello alrededor del pozo de hormigón.

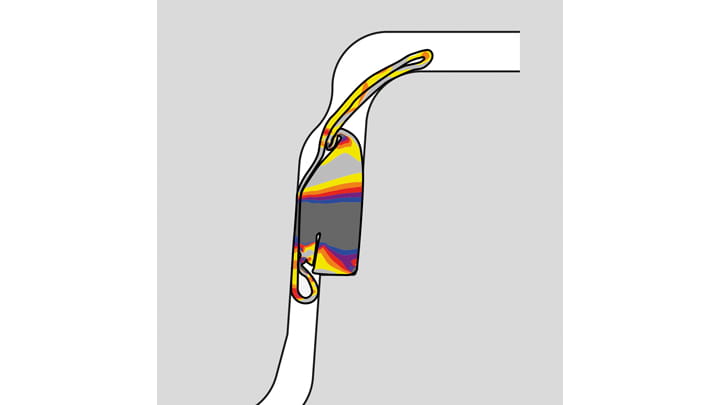

No es necesario lubricar la espiga ni la campana. Posición de la junta en un pozo de hormigon. Ver imagen.
