Din-Lock es una junta combinada de labio y compresión, que se se instala en la campana, una vez ésta haya sido moldeada.
Hacer de la junta una parte integral de la tubería ofrece muchas ventajas: el sello no se desplaza durante el transporte y la instalación requiere una menor fuerza de ensamblaje lo que hace que la junta permanezca en su sitio durante la unión de las tuberías.
El diseño exclusivo consta de dos elementos, un elemento de retención de plástico que mantiene la junta de forma segura en su posición y un elemento de sellado de caucho que garantiza la estanqueidad una vez las tuberías hayan sido unidas.
Juntos absorben cualquier variación permisible en la campana.
Características y ventajas principales
- No se desplaza durante el transporte o la instalación
- Rellena la ranura para evitar la intrusión de suciedad antes del ensamblaje
- TPE-V incrementa la resistencia al aceite
Material
- Thermoplastic elastomer (TPE)
- Hardness 60+/-5 IRHD

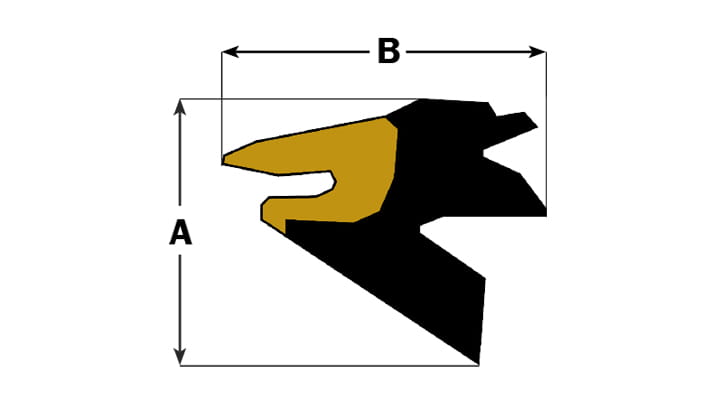

Tabla de dimensiones
| TAMAÑO DE LA TUBERÍA (mm) | A (mm) | B (mm) |
|---|---|---|
| 50 | 7.2 | 9.9 |
| 75 | 7.2 | 9.9 |
| 82 | 6.9 | 9.1 |
| 100 | 7.6 | 10.1 |
| 110 | 8.6 | 10.5 |
| 125 | 10.4 | 11.8 |
| 160 | 11.4 | 13.6 |
| 200 | 11.4 | 15.3 |
| 250 | 16.5 | 23.8 |
| 315 | 19.6 | 19.4 |
| 400 | 20.8 | 21.6 |
| 500 | 25.6 | 28.0 |
| TAMAÑO DE LA TUBERÍA (Inch) | A (pulgadas) | B (pulgadas) |
| 4 | 0.338 | 0.449 |
| 6 | 0.338 | 0.449 |
| 8 | 0.449 | 0.667 |
| TAMAÑO DE LA TUBERÍA (mm) | A (mm) | B (mm) |
|---|---|---|
| 4 | 8.6 | 11.4 |
| 6 | 8.6 | 11.4 |
| 8 | 11.4 | 17.0 |
Ensamblaje
Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Aplique el lubricante de manera homogénea en el extremo de la espiga.

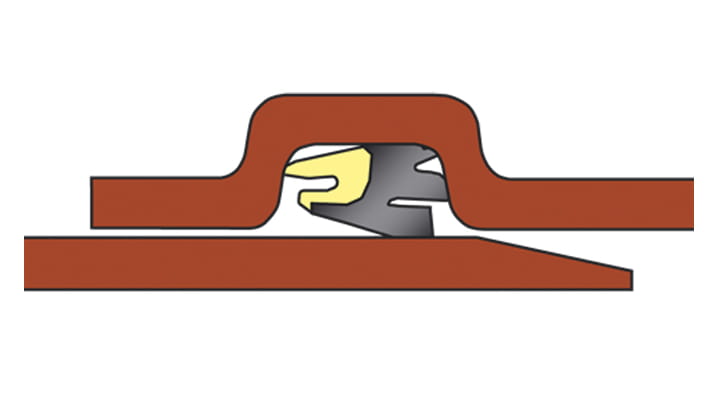

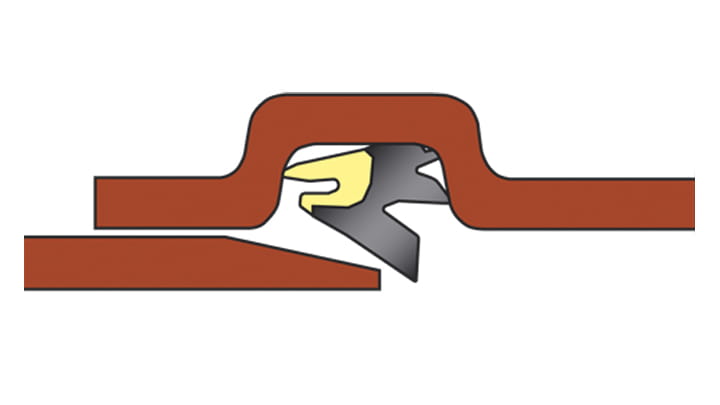

Alinee la espiga y la campana y deslice la espiga en el interior de la tubería hasta el lugar adecuado.
