Diseño y funcionamiento de la junta

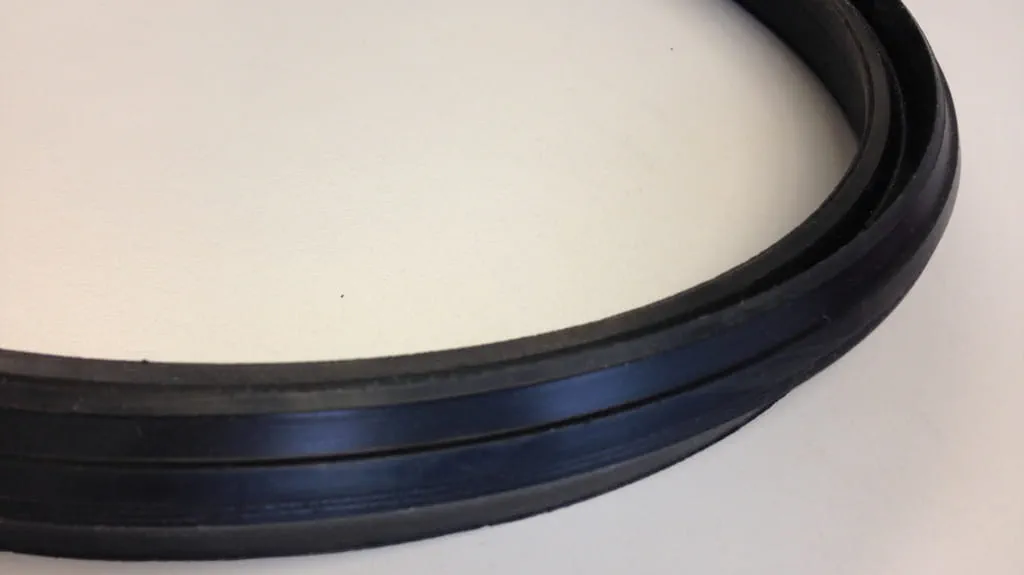

Trelleborg 575 Anger es una junta combinada de labio y compresión. La colocación de la junta en la campana la realiza el fabricante de la tubería.
El "labio principal" incluye un labio combinado y una sección de compresión. Tanto el "labio delantero como trasero" colocan la junta en la ranura de la campana de manera que se absorban las variaciones permisibles en la misma.

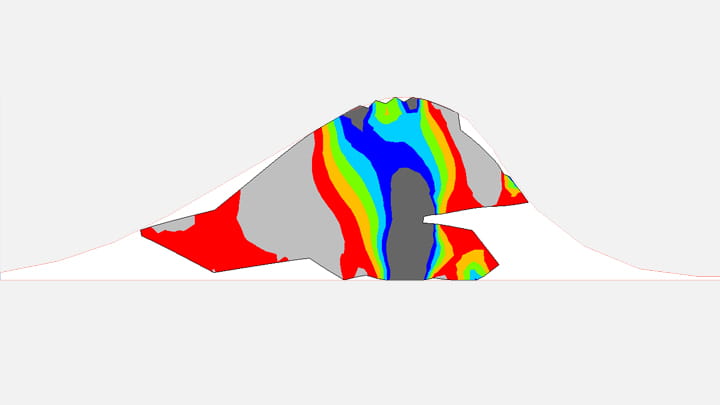

La junta Trelleborg 575 cumple con la normativa europea en lo que a presión, vacío, deflexión y carga se refiere. Además, el diseño de la junta ofrece fuerzas de ensamblaje reducidas, facilitando la unión de tuberías.
Características y ventajas
- Baja fuerza de inserción, facilita la instalación
- Minimiza el riesgo de desplazamiento de la junta
- Alto rendimiento - Solución económica
Material
- Caucho sintético (EPDM) - Dureza 60±5 IRHD
- De conformidad con la norma EN 681-1
- Resistente al ozono
Inserción automática de la junta

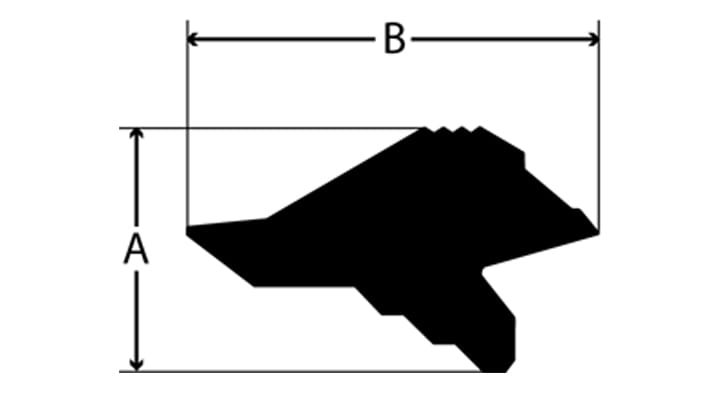

Tabla de dimensiones
| TAMAÑO DE LA TUBERÍA (mm) | A (mm) | B (mm) |
|---|---|---|
| 63 | 10.4 | 17.7 |
| 75 | 11.6 | 19.6 |
| 90 | 12.7 | 21.5 |
| 110 | 13.8 | 23.4 |
| 125 | 13.8 | 23.4 |
| 140 | 14.8 | 25.1 |
| 160 | 15.9 | 27.0 |
| 200 | 16.9 | 28.7 |
| 225 | 18.0 | 30.6 |
| 250 | 19.9 | 33.8 |
| 280 | 21.2 | 36.0 |
| 315 | 22.2 | 37.7 |
|
400 |
28.0 | 44.8 |
| 500 | 32.2 | 51.5 |
Dimensiones y nomenclatura
En cada junta se indica el perfil, el diámetro y la dimensión de tubería recomendada, así como la fecha de fabricación. Esta información se incluye, además, en el embalaje.
Sujeto a modificación por razones técnicas.
Ensamblaje
Previo al ensamblaje, inspecione la espiga y la campana ante posibles daños y elimine eventuales partículas de suciedad. Achaflane la espiga, elimine cualquier posible rebaba.
Aplique el lubricante de manera homogénea en el extremo de la espiga.

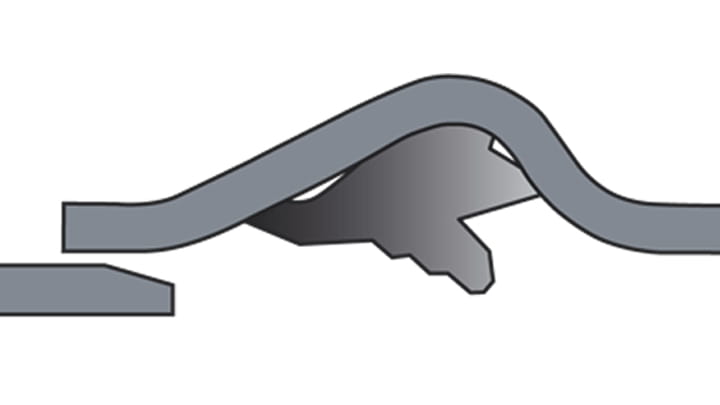

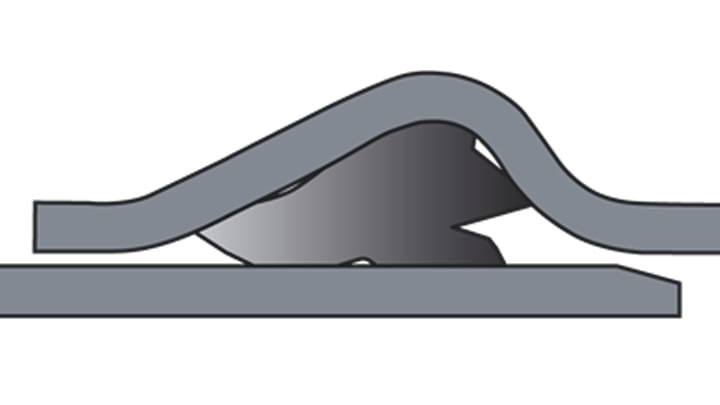

Alinee la espiga y la campana y deslice la espiga en el interior de la tubería hasta el lugar adecuado.
