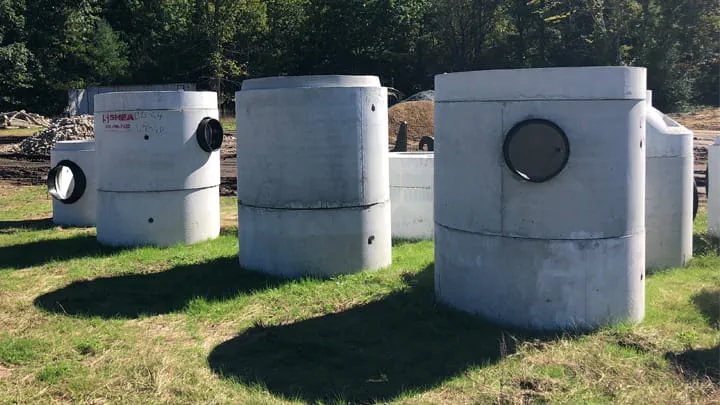

Características y ventajas principales
- Establece una conexión hermética entre la pared del pozo y la tubería
- Se instala en minutos ahorrando tiempo
- Idoneo para restablecer las conexiones herméticas en el de pozo después de la ruptura de la tubería

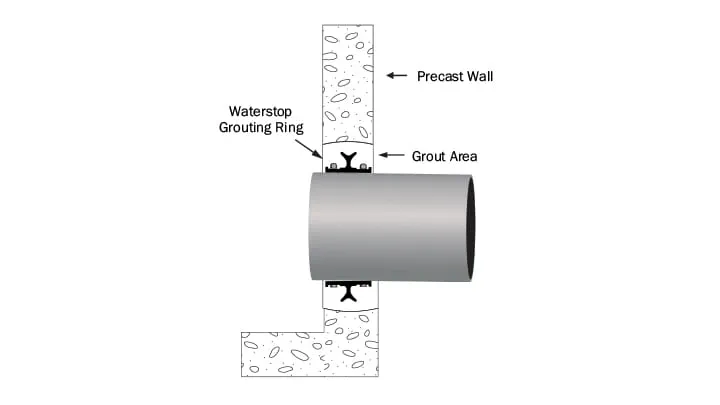

Ajuste el Waterstop Grouting Ring alrededor del diámetro exterior de la tubería. Colóquelo de manera que el anillo permanezca en el medio de la pared.
Nota: En el caso de tuberías corrugadas se requiren adaptadores. Para más información, consulte la hoja de datos de datos técnicos del adaptador para tuberías corrugadas.

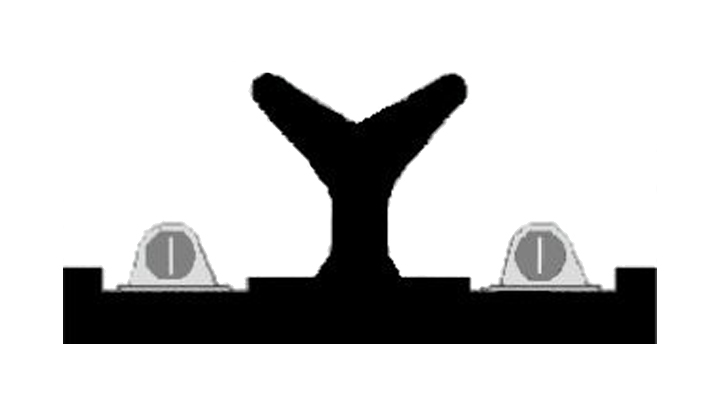

Posicione las abrazaderas de las tuberías de acero inoxidable alrededor de la ranura de la junta y ajuste hasta 60 pulgadas de libra, utilizanod un T-Handle Torque Wrench (p/n 80090).

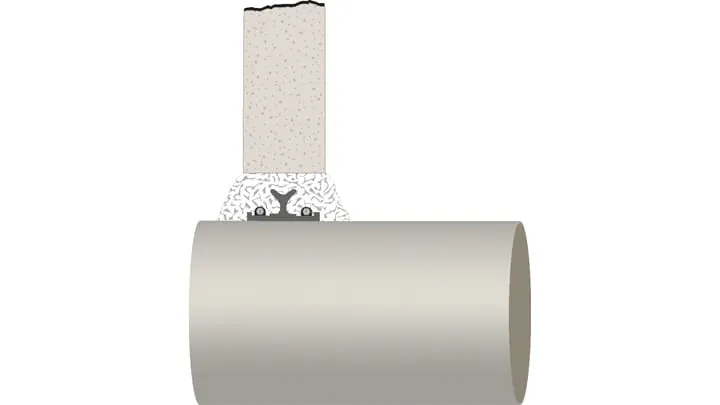

La tubería está ya preparada para ser introducida en la estructura de hormigón.

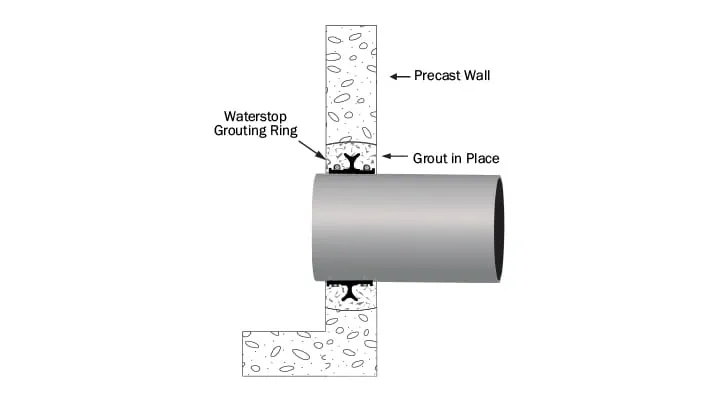

Alta resistencia, que no se encoja la lechada se aconseja para tuberías con mortero (o ladrillo y mortero).
Tabla de dimensiones
| Tamaño Tubería | Tipo de Tubería | Tubería O.D | P/N | Abrazadera P/N |
Número de Abrazaderas |
|---|---|---|---|---|---|
|
10" |
PVC | 10.50 | WS-10105 | I-190 | 2 |
| Ductile Iron | 11.50 |
WS-11115 |
I-218 |
2 |
|
| Quality Culvert | 11.50 | WS-11115 |
I-218 |
2 | |
| ADS/Hancor | 11.63 |
WS-11512 |
I-218 |
2 |
|
12" |
PVC |
12.50 | WS-12125 |
I-218 |
2 |
| Ductile Iron |
12.20 | WS-13135 |
I-242 |
2 | |
| JM Eagle |
14.25 |
WS-14145 |
I-258 |
2 |
|
| Baughman |
14.50 | WS-14515 |
I-258 |
2 | |
| Quality Culvert |
14.56 | WS-14515 |
I-258 |
2 | |
| ADS/Hancor |
14.63 |
WS-14515 |
I-258 |
2 |
|
| 15" | PVC |
15.30 | WS-15516 |
I-282 | 2 |
| JM Eagle |
17.50 |
WS-17518 |
I-306 |
2 |
|
| Truss | 17.00 |
WS-16517 |
I-306 |
2 | |
| Quality Culvert |
17.70 | WS-17518 |
I-306 |
2 | |
| ADS/Hancor |
17.75 | WS-17518 |
I-306 |
2 |
|
| Baughman | 18.25 | WS-18185 |
I-306 |
2 |
|
| 16 | Ductile Iron/Cast Iron |
17.40 | WS-17518 |
I-306 | 2 |
| 18" |
PVC | 18.70 | WS-18519 |
I-318 |
2 |
| Ductile Iron/Cast Iron |
19.50 | WS-19195 |
I-348 |
2 |
|
| JM Eagle |
20.875 | WS-21215 |
I-180 |
4 |
|
| Quality Culvert |
21.15 | WS-21215 |
I-180 |
4 |
|
| Baughman |
21.21 | WS-21215 |
I-180 |
4 | |
| ADS/Hancor |
21.44 | WS-21522 |
I-180 |
4 | |
| RCP-B Wall |
23.00 | WS-22523 |
I-190 | 4 | |
| 20" | Ductile Iron/Cast Iron |
21.60 | WS-21522 |
I-180 |
4 |
| 21" | PVC |
22.05 | WS-21522 |
I-258 |
4 |
| RCP-B Wall |
26.50 | WS-2627 |
I-218 |
4 | |
| 24" | PVC |
24.80 | WS-24525 |
I-218 |
4 |
| Ductile Iron/Cast Iron |
25.80 | WS-2526 |
I-218 |
4 | |
| JM Eagle |
27.50 | WS-2728 |
I-242 |
4 | |
| Quality Culvert |
27.76 | WS-2728 |
I-242 |
4 | |
| ADS/Hancor |
28.00 | WS-2728 |
I-242 |
4 |
| Tamaño Tubería | Tipo de Tubería | Tubería O.D | P/N | Abrazadera P/N |
Número de Abrazaderas |
|---|---|---|---|---|---|
| 24" | Baughman | 28.50 | WS-2829 | I-242 |
4 |
| RCP-B Wall | 30.00 | WS-2930 |
I-258 |
4 | |
| 31.50 | WS-3132 |
I-282 |
4 | ||
|
27" |
PVC | 27.95 | WS-2728 | I-242 |
4 |
| RCP-B Wall |
33.50 |
WS-3334 |
I-242 |
4 |
|
| 30" | Ductile Iron/Cast Iron |
32.00 | WS-3132 |
I-282 |
4 |
| JM Eagle |
34.63 | WS-3435 |
I-282 |
4 | |
| Quality Culvert |
35.40 |
WS-3536 |
I-306 |
4 |
|
| ADS |
35.50 | WS-3536 |
I-306 |
4 | |
| Hancor |
35.50 | WS-3536 |
I-306 |
4 | |
| Baughman |
35.65 | WS-3536 |
I-306 |
4 | |
| RCP-B Wall |
37.00 |
WS-3637 |
I-306 |
4 |
|
| RCP-C Wall |
38.50 | WS-3839 |
I-318 |
4 | |
| 36" | Ductile Iron/Cast Iron |
38.30 | WS-3637 |
I-348 |
2 |
| Baughman |
41.50 | WS-4142 |
I-348 |
4 | |
| JM Eagle |
41.50 |
WS-4142 |
I-348 |
4 |
|
| ADS/Hancor |
41.88 |
WS-4142 |
I-348 |
4 | |
| Quality Culvert |
41.90 | WS-4142 |
I-348 |
4 | |
| RCP-B Wall |
44.00 | WS-4344 |
I-242 |
6 |
|
| RCP-C Wall |
45.50 | WS-4546 |
I-258 |
6 |
|
| 42" |
JM Eagle |
47.38 | WS-4748 |
I-256 |
6 |
| ADS | 48.19 | WS-4849 |
I-282 |
6 |
|
| Quality Culvert |
48.20 | WS-4849 |
I-282 |
6 |
|
| Baughman |
48.20 | WS-4849 |
I-282 |
6 |
|
| Hancor |
48.44 | WS-4849 |
I-282 |
6 | |
| ARCP-C Wall |
52.50 | WS-5253 |
I-306 |
6 | |
| 48" | Ductile Iron/Cast Iron |
50.80 | WS-5051 |
I-282 |
6 |
| JM Eagle |
53.81 | WS-5354 |
I-242 |
6 | |
| Hancor |
54.19 | WS-5455 |
I-306 |
6 | |
| Baughman |
54.30 | WS-5455 |
I-306 |
6 | |
| Quality Culvert |
54.40 | WS-5455 |
I-306 |
6 | |
| RCP-B Wall |
58.00 | WS-2930 |
I-318 |
6 |

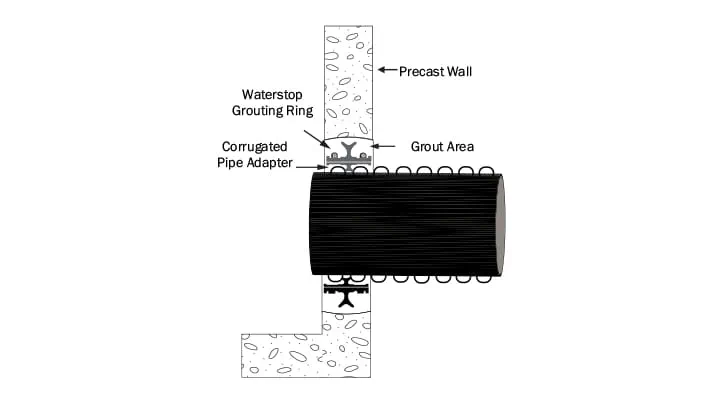

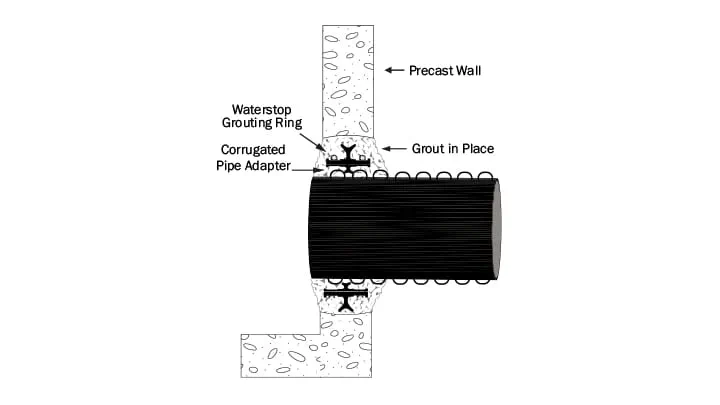

Waterstop instalado en tuberías corrugadas
Waterstop instalado en SWP
