Konstruktion und Funktion
Trelleborg 101 G-Ring ist eine lose Kompressionsdichtung, die während der Verbindungsherstellung in Position gerollt wird. Diese Art der Verbindung ist in vielen Ländern Standard.
Der Trelleborg 101 G-Ring wurde hauptsächlich für drucklose Betonrohrleitungen konzipiert.
Die Dichtung entspricht allen wichtigen und derzeit geltenden europäischen Standards

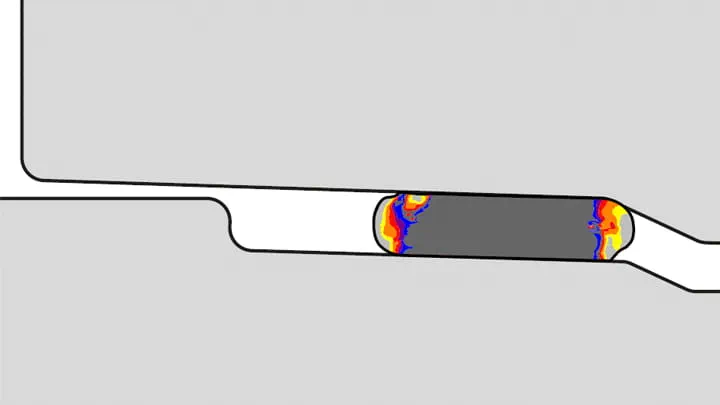

Die Funktion der Verbindung ist abhängig von der Maßgenauigkeit und der Oberflächenbeschaffenheit von Muffe und Spitzende

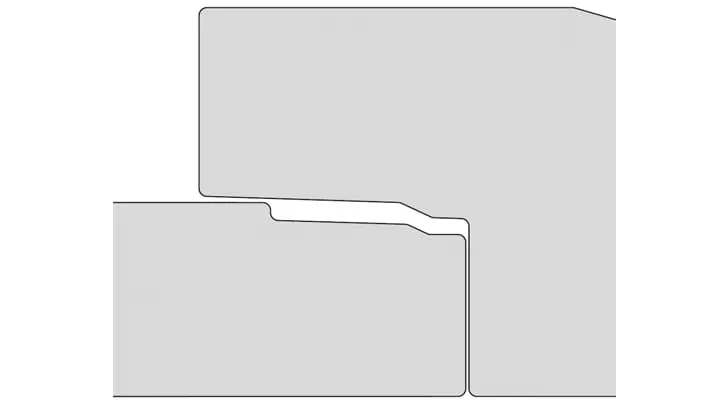

Vorteile
- Dichtung für Betonrohr- und Schachtsysteme
- Verbesserte Stabilität auf dem Spitzende während der Rohrzentrierung und Verbindung
- Das tränenförmige Profil verhindert, dass die Rohre sich nach erfolgter Verbindung voneinander lösen
Material
- Synthetischer SBR- oder EPDM-Kautschuk - Härte 40±5 IRHD
- Geprüft nach EN 681-1
- Ozonbeständig
- Auch in ölbeständiger Ausführung (NBR) erhältlich

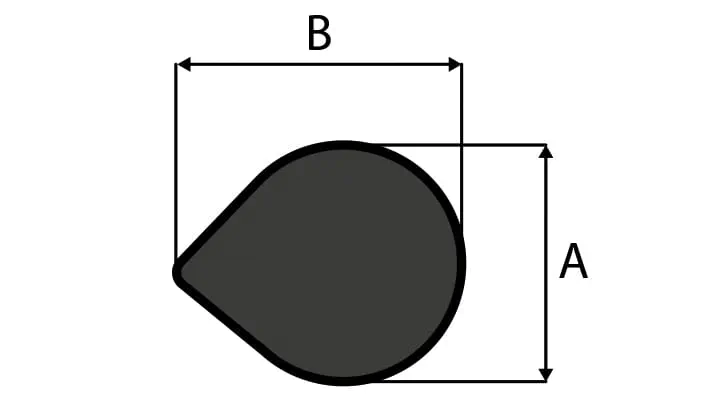

Dichtungsabmessungen
| A (mm) | B (mm) |
|---|---|
| 10.0 | 12.0 |
| 12.0 | 14.4 |
| 13.0 | 15.6 |
| 14.0 | 16.8 |
| 16.0 | 19.2 |
| 18.0 | 21.6 |
| 20.0 | 24.0 |
| 22.0 | 26.4 |
| 24.0 | 28.8 |
| 28.0 | 33.6 |
Bezeichnung und Abmessungen
Auf jeder Dichtung sind Profilstärke, Außendurchmesser, empfohlene Rohrabmessung und Produktionszeitraum angegeben. Die entsprechenden Daten befinden sich auch auf der Verpackung.
Änderungen aus technischen Gründen vorbehalten.
Verbindungsherstellung
- Sicherstellen, dass Muffe und Spitzende sauber sind

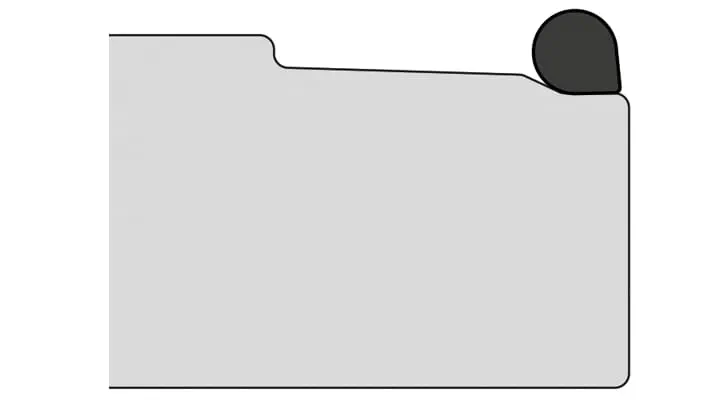

- Dichtung auf das Spitzende so spannen, dass der Punkt des G-Rings nach außen zeigt

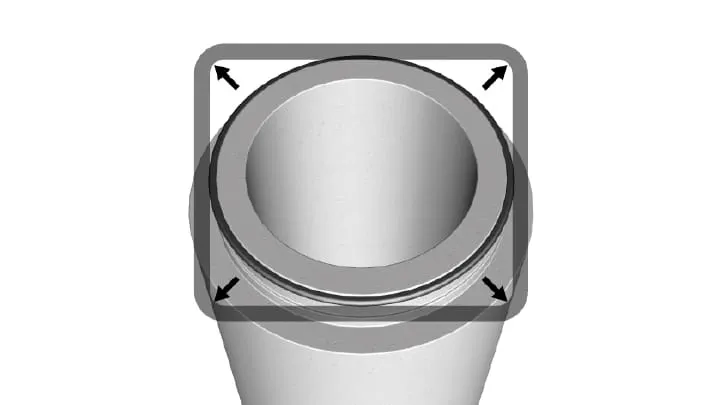

- Die Vorspannung der Dichtung durch mehrmaliges Anheben und Ziehen verteilen
- Die Dichtung muss um das Rohr herum gleichmäßig sitzen.

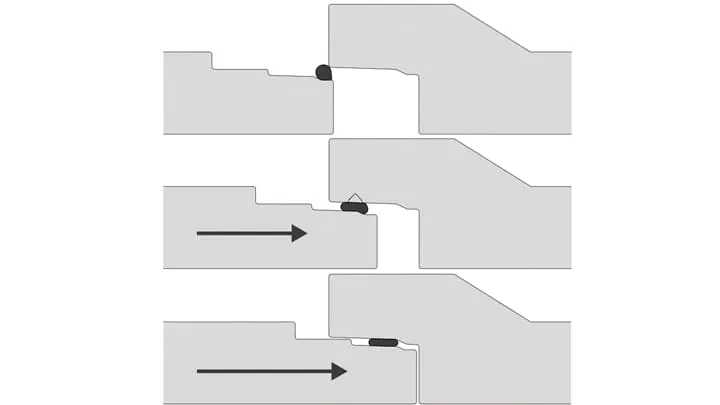

- Rohre zentrieren und mit geeignetem Werkzeug montieren
- Der G-Ring rollt weiter und findet von selbst seinen Sitz im Stutzen
Downloads
Trelleborg 101 G-Ring
Datenblatt in Englischer Sprache
