Konstruktion und Funktion

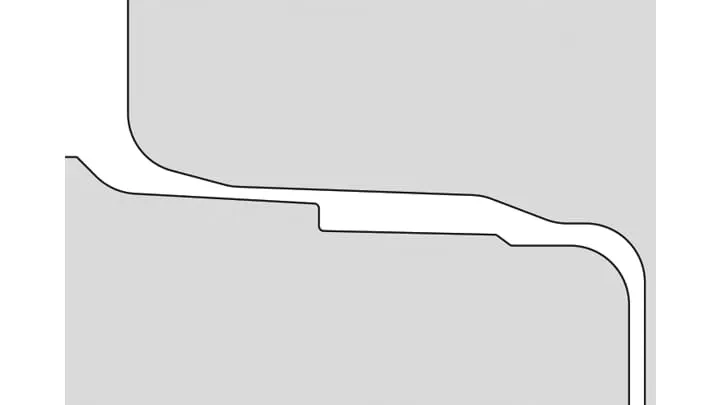

Die Verbindung ist so konzipiert, dass sich der werksseitig vorgeschmierte Gleitmantel während der Installation auf den oberen Bereich der Schulter des Spitzendes in die kleine Fuge zwischen Spitzende und Muffe platziert.

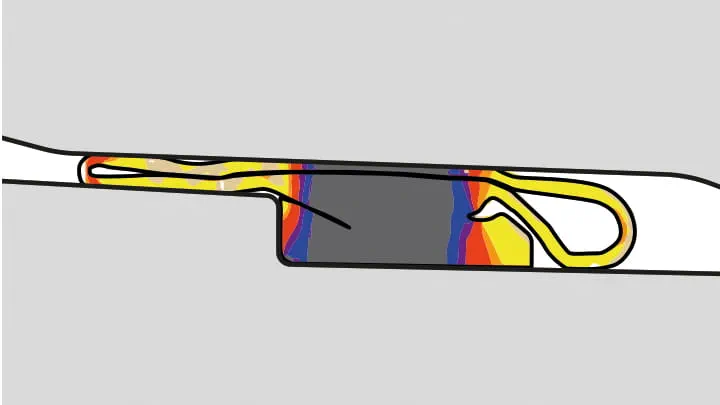

Dies beugt einem Beton-auf-Beton-Kontakt vor und erzeugt eine effiziente Scherlastverteilung entlang der Verbindung.
Die Dichtung entspricht allen wichtigen und derzeit geltenden europäischen Standards
Dies beugt einem Beton-auf-Beton-Kontakt vor und erzeugt eine effiziente Scherlastverteilung entlang der Verbindung.
Die Dichtung entspricht allen wichtigen und derzeit geltenden europäischen Standards
Vorteile
- Große Kontaktbreite gleicht kleinere Oberflächenmängel aus
- Hohe Betriebssicherheit
- Hervorragende Eignung für Vortriebsrohr-Anwendungen
Material
- Synthetischer SBR- oder EPDM-Kautschuk - Härte 40±5 IRHD
- Geprüft nach EN 681-1
- Ozonbeständig

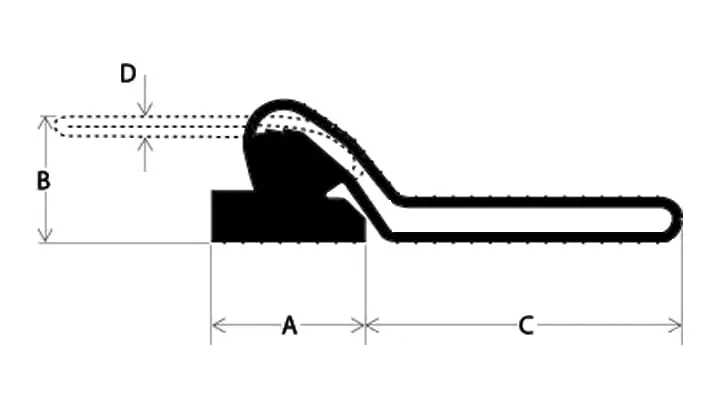

Dichtungsabmessungen
| A (mm) | B (mm) | C (mm) | D (mm) | Spaltmaß (mm) |
|---|---|---|---|---|
| 13.5 | 17.0 | 25.0 | 2.5 | 8.4±1.3 |
| 16.5 | 21.5 | 30.0 | 2.5 | 10.3±1.6 |
| 18.5 | 23.0 | 33.0 | 3.3 | 11.4±1.8 |
| 20.0 | 26.5 | 36.0 | 3.2 | 12.3±2.0 |
| 22.5 | 29.5 | 69.0 | 3.2 | 13.6±2.2 |
| 24.5 | 32.5 | 40.0 | 3.5 | 14.9±2.3 |
| 28.0 | 37.0 | 65.0 | 4.6 | 17.1±2.6 |
| 30.0 | 39.0 | 67.7 | 5.0 | 18.2±2.9 |
| 32.0 | 42.3 | 60.0 | 5.0 | 19.3±3.0 |
| 34.0 | 44.9 | 63.7 | 5.2 | 20.5±3.2 |
| 36.0 | 47.6 | 67.5 | 5.4 | 21.5±3.5 |
Bezeichnung und Abmessungen
Auf jeder Dichtung sind Profilstärke, Außendurchmesser, empfohlene Rohrabmessung und Produktionszeitraum angegeben. Die entsprechenden Daten befinden sich auch auf der Verpackung.
Änderungen aus technischen Gründen vorbehalten.
Verbindungsherstellung

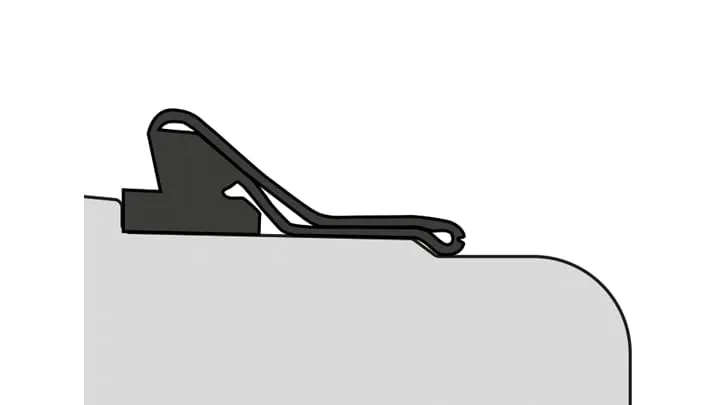

- Die Dichtung auf die Spitzendschulter auflegen

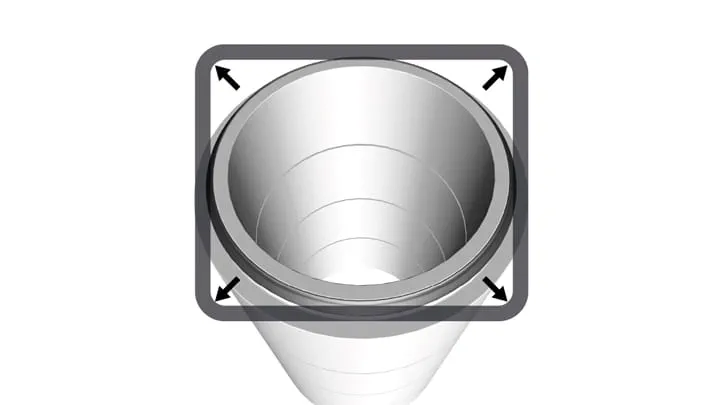

- Die Vorspannung der Dichtung durch mehrmaliges Anheben und Ziehen verteilen
- Wichtig: Dichtung muss auf dem gesamten Umfang des Ringes auf der Spitzendschulter auflegen
- Gleitmittel an Muffe oder Spitzende aufzubringen ist nicht notwendig
- Verbindung zentrieren und Montage vornehmen

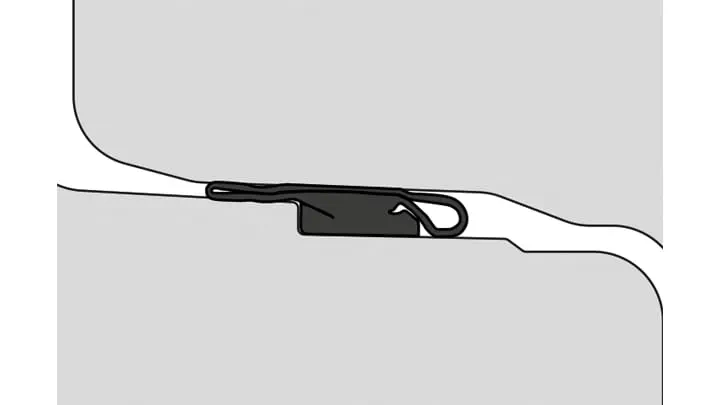

- Die Position der Dichtung in der endgültigen Verbindung des Schachts ist in der Abbildung dargestellt.
- Wenn eine Korrektur notwendig ist, den Gleitmantel der Dichtung in die Ursprungsposition zurückziehen
