Produktbeschreibung

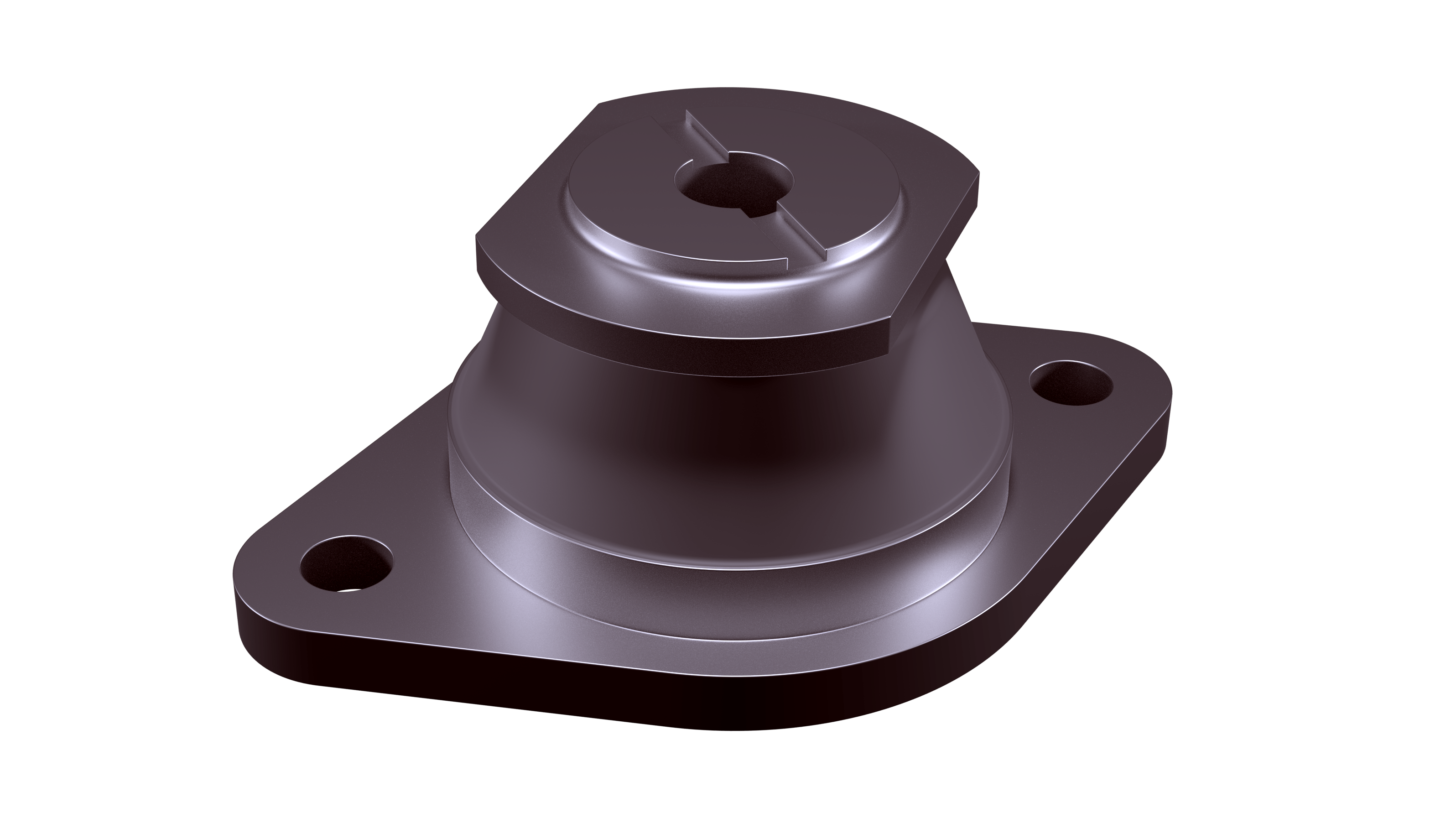

Ein Schock kann als plötzliche Änderung der Position, Geschwindigkeit und Beschleunigung eines Objekts in einem kurzen Zeitraum definiert werden. Die Stoßdämpfer von Trelleborg wurden entwickelt, um Strukturen und Geräte vor den zerstörerischen Folgen der Stoßwelle zu schützen. Stoßdämpfer vom Typ L und M sind vertikale Stoßdämpfer, die aus einem Beschleuniger und einem Verzögerer bestehen. Die Kombination dieser beiden Komponenten schützt die Ausrüstung, indem sie die Energie einer Schockwelle absorbiert. Diese Dämpfer sind eine bewährte und kostengünstige Lösung für die stoßsichere Aufhängung, die auch eine gute Schwingungsisolierung bietet, was ideal für rotierende Geräte ist. Wie andere Stoßdämpfer aus dem Trelleborg Portfolio sind alle Stoßdämpfer der Typen L und M unter NATO Stock Numbers (NSN) registriert. Trelleborg AVS-NL CAGE Code ist H0040.

EIGENSCHAFTEN

  • Hergestellt aus Naturkautschuk und Aluminiumbronze
  • Unverlierbare Ausführung (wenn wie abgebildet montiert)
  • Nicht-magnetisch
  • Gute Schwingungsisolierung
  • Lackiertes Gummiteil (schwarz/Standard)
  • Nennlastbereich: von 10 bis 450 kg.
  • Temperaturbereich: von -30 bis 70 °C
Mehr anzeigen
Weniger anzeigen

Produktdaten

TYP ARTIKEL NO. NATO-STOCK-NR. ABMESSUNGEN (MM) PASST ZU DECELERATOR
Ø A B C Ø D1 Ø D2 E V W
L 115400204 5340-99-541-2542 44 70 35 9,5 7 6 54 86 115400206
L 115400304 5340-99-541-2543 49 76 37 11 7 6 60 92 115400306
L 115400404 5340-99-541-2544 57 89 40 14 11 6 67 111 115400406
L 115400604 5340-99-541-2545 59 92 41 14 11 6 68 114 115400606
L 115401004 5340-99-541-2546 70 105 49 14 11 8 83 127 115401006
L 115401504 5340-99-541-2547 83 124 57 19,5 14 10 95 152 115401506
L 115402504 5340-99-541-2548 89 130 59 21 14 13 102 158 115402506
M 115410004 5340-99-531-8247 168 238 114 22 13,5 25 195 289 115410006



TYP ARTIKEL NO. NATO-STOCK-NR. ABMESSUNGEN (MM) PASST ZUM BESCHLEUNIGER
Ø F Ø G Ø H J K
L 115400206 5340-99-541-2549 32 9,5 51 32 16 115400204
L 115400306 5340-99-541-2550 32 11 51 33 16 115400304
L 115400406 5340-99-541-2551 38 14,5 57 36 19 115400404
L 115400606 5340-99-541-2552 38 14,5 57 38 19 115400604
L 115401006 5340-99-541-2553 45 14,5 67 39 19 115401004
L 115401506 5340-99-541-2554 45 17,5 67 43 19 115401504
L 115402506 5340-99-541-2555 48 20,5 70 44 19 115402504
M 115410006 5340-99-531-8248 44,5 22 82,6 44,4 19 115410004



TYP BESCHLEUNIGER/VERZÖGERER-KOMBINATION NENNLAST (KG) STATISCHER ABWECHSEL (mm) ACHSENNATURFREQUENZ (Hz) MAX. STOSSEINFEDERUNG
BESCHLEUNIGUNG (MM) VERZÖGERUNG (MM)
L 115400204 115400206 10 3,8 8 / 10 19 9,5
L 115400304 115400306 14 2,8 8 / 10 19 9,5
L 115400404 115400406 18 4,1 9 / 10 19 9,5
L 115400604 115400606 27 4,6 8,5 / 9 19 9,5
L 115401004 115401006 45 5,2 7,5 / 9 25 9,5
L 115401504 115401506 70 5,5 7 / 8 25 9,5
L 115402504 115402506 115 6,0 6,5 / 8 25 9,5
M 115410004 115410006 450 16 4,1 / 5,1 31,7 9,5
